一、概述

DW10-10Ⅱ戶外高壓多油斷路器是三相交流50Hz的高壓開關設備，適用于城市或農村額定電壓為10KV的電力系統中，作為電力設備和電力線路的控帛保護之用。本斷路器能可靠分合負荷電流，過載電流及短路電流。

二、結構簡介

斷路器為三相共箱油浸式結構，采用插入式銅鎢觸頭（1型靜頭鑲一片，Ⅱ型靜觸）。箱內裝有一次過電流脫扣器及延時裝置，當網絡出現故障時能自動脫扣。油兼作滅弧和絕緣介質。手力操動機構裝在箱蓋前端與開關聯成一體。導線穿過固一在箱蓋兩側的瓷套管引出。

DW10-10Ⅱ型采用防型瓷套并加大了外絕緣距離；箱蓋與箱體采用全封閉聯接；不需打開箱體即可在機構罩內調整脫扣電流。

三、主要技術參數

·

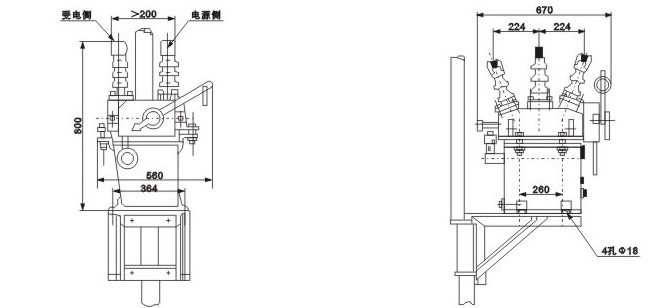

四、外形安裝尺寸
